Audi utiliza la tecnología Acerios de plasma activo caliente de Fronius

La tecnología Acerios de plasma activo caliente de Fronius elimina las partículas y películas de suciedad, tanto en superficies metálicas como no metálicas. El fabricante de automóviles Audi lleva dos años aplicando este proceso a las piezas finas de carrocería de aluminio. Acerios ha conseguido reducir significativamente los costes de limpieza en los casos en que las chapas deben prepararse para la soldadura de pernos, aumentando al mismo tiempo la eficiencia de los recursos.

“En el peor de los casos, el fallo de una conexión con el perno de masa puede provocar que el vehículo se detenga”, afirma el Ingeniero Daniel Rudolph, responsable de Desarrollo Tecnológico de Unión y Construcción ligera en Audi. “En la producción del Audi A8, colocamos numerosos pernos de masa y tenemos que asegurarnos de que cada uno esté perfectamente conectado. Hacemos todo lo posible por cumplir las exigencias de calidad”.

Limpieza parcial con plasma

En 2017, Audi tuvo que construir una nueva instalación de producción para la quinta generación del modelo A8. A su vez, quería encontrar un remedio para la laboriosa limpieza química. Una posible solución era la tecnología de plasma activo caliente (HAP), en la que Fronius, proveedor de tecnología de soldadura y socio de desarrollo desde hacía muchos años, ya había estado trabajando intensamente. Audi también había aplicado ya el enfoque HAP a través de sus universidades asociadas.

Dado que el área de responsabilidad de Rudolph también incluye la evaluación de nuevas tecnologías de fabricación y su posterior desarrollo hasta que estén listas para la producción en serie, los especialistas en tecnología de uniones de Audi y Fronius colaboraron estrechamente. Más adelante, este enfoque técnico se desarrolló conjuntamente y se certificó para la producción en serie. Rudolph explica: “Fronius se encargó principalmente de desarrollar la tecnología de procesos e instalaciones. A continuación, se realizaron en nuestra producción pruebas de funcionamiento relacionadas con la aplicación, pruebas de parámetros, pruebas de vida útil y pruebas funcionales. También analizamos cómo afecta el uso de la tecnología a otras cadenas del proceso, como la unión, la resistencia, la adherencia de la pintura y mucho más”.

Las ventajas del tratamiento de superficies con la tecnología Acerios de plasma activo caliente (HAP) de Fronius son variadas. Mediante un flujo de gas protector, el plasma del arco voltaico se transforma en una llama que alcanza temperaturas de hasta 1000° C en el núcleo. Los procesos térmicos y químicos que se desencadenan garantizan que las superficies del material queden libres de forma parcial y precisa de los residuos orgánicos y las películas de suciedad. Al mismo tiempo, se activa la superficie. Dado que el arco voltaico en Acerios se genera entre el inyector de plasma y el electrodo de tungsteno de la antorcha, no es necesario establecer una pinza de masa en la pieza de trabajo. Por consiguiente, los materiales no metálicos también pueden limpiarse con plasma activo caliente.

“Hemos probado Acerios, al igual que todas las nuevas tecnologías que hemos observado más detenidamente, para comprobar su idoneidad, así como para determinar la magnitud de influencia técnica de soldadura y las posibles ventanas de parámetros. Junto con Fronius, optimizamos de forma rápida y eficaz el prototipo para la producción en serie”, explica Rudolph. “A continuación, nuestros planificadores de instalaciones y compañeros de producción se pusieron manos a la obra para identificar una situación de fabricación que fuera favorable”.

Finalmente, los responsables de la línea del A8 decidieron utilizar Acerios en una celda robotizada que disponía de suficiente tiempo libre no productivo para limpiar dos zonas, cada una con una superficie de 12 cm². “Por lo tanto, el tiempo disponible fue incluso suficiente para aumentar el tiempo de calentamiento del arco voltaico de Acerios a seis segundos por punto de soldadura. La distancia entre la antorcha y la pieza de trabajo es de 30 mm y podemos reducir la corriente a 120 A sin sacrificar el efecto de limpieza”, añade Jürgen Kolbenschlag, experto en soldadura del taller de carrocerías del A8.

“De este modo, nos ahorramos consumibles”, las cuales sustituía antes Audi tras 10 000 puntos de limpieza. Pero incluso después de superar esta cifra, los límites de desgaste aún estaban lejos de alcanzarse. Como resultado, la sustitución periódica se amplió de forma continua. A mediados de 2021, todavía no se había alcanzado el límite de desgaste, a pesar de haberse fijado 25 000 puntos de limpieza.

Integración sencilla

La integración de la tecnología de plasma activo caliente se vio facilitada por el hecho de que los planificadores pudieron instalar la antorcha de plasma Acerios PCT 2000 de forma fija. Para ello, bastaba con una zona de trabajo mínima dentro del radio de acción del robot. “La fuente de potencia también ocupa menos de un metro cuadrado de superficie, por lo que pudimos colocarla sin problema fuera de la celda, entre las fuentes de potencia existentes”, informa Rudolph.

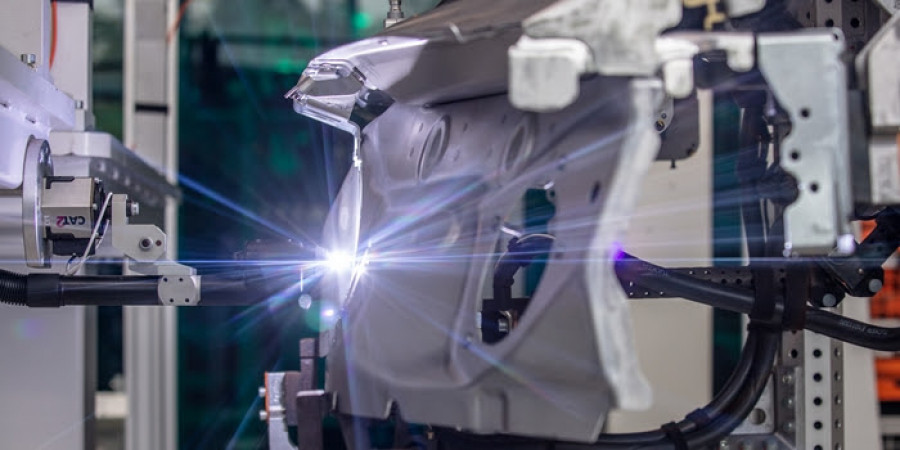

El tiempo no productivo que no aprovechaba previamente el robot, se utiliza ahora para transportar el componente a la antorcha. La accesibilidad a la pieza de trabajo también es excelente gracias a la forma estrecha de la antorcha, que permite que la llama de plasma se aplique exactamente en vertical y, por tanto, que pueda estar alineada a la perfección con la superficie. También se elimina la necesidad de utilizar conductos durante el proceso, ya que el efecto de limpieza, que se produce desde el interior hacia el exterior, cubre completamente la superficie deseada en el tiempo de calentamiento del arco.

El hecho de que Acerios funcione con gas protector argón, de bajo coste, también era conveniente para Audi, pues esto permitió recurrir a la red existente de tuberías de argón para alimentar los sistemas de soldadura MIG. Por tanto, no se incurrió en costes adicionales. La fuente de potencia de plasma, que se conecta a la antorcha mediante un juego de cables de 6 m de longitud, también se integró por Audi con facilidad, como comenta Rudolph: “La interfaz del sistema Acerios es la misma que la de nuestros sistemas de soldadura MIG/MAG de Fronius. Como forma parte de la especificación de interfaz de VW, pudimos conectar el sistema Acerios al control de la instalación sin problemas en un solo día”.

El ajuste y el manejo de la instalación también se basan en gran medida en los de las fuentes de potencia de soldadura TIG, como confirma Rudolph: “Cualquiera que pueda configurar una fuente de potencia TIG también puede trabajar con el sistema Acerios. El manejo es sencillo de por sí, ya que solo hay que ajustar algunos parámetros, como la intensidad de corriente o el tiempo de combustión”.  Audi ya ha integrado la tecnología de limpieza de Fronius en un componente de túnel, donde las superficies de cuatro soldaduras de pernos también se limpian con tecnología HAP. “Acerios amplía de forma óptima la cartera tecnológica de la que disponemos”, concluye Rudolph. “Siempre que se trata de soldar pernos de masa en componentes con paredes finas, la tecnología HAP está ahora en la lista de favoritos como proceso de limpieza”.
